|
|||||||||||||||||||||||||||||||||
PA66紅磷阻燃協效劑CZ-A90C230
產品簡介：
CZ-A90C230是一款用于紅磷增強阻燃聚酰胺的阻燃協效劑，主要提高紅磷阻燃聚酰胺通過GWFI850℃和GWFI960℃測試，同時保持良好的力學性能和外觀；用于紅磷增強阻燃聚酰胺的阻燃協效劑，紅磷阻燃聚酰胺由于較高的CTI（一般能達到500~550V），且具有良好的流動性和抗注塑析出，在載流部件上應用廣泛；紅磷阻燃聚酰胺產品容易通過UL94 V0，要穩定通過GWFI850℃/1.5mm和GWFI960℃/1.5mm或更薄厚度測試時，需要添加協效劑；硼酸鋅的添加能幫助紅磷阻燃聚酰胺產品通過GWFI850℃/1.5mm測試，但在高濕度的倉儲環境中會使制件表面析出白色的硼酸晶體，而本產品不僅有更好的協效左右且能克服上述問題。
產品指標：
項目檢測 | 檢測標準 | 檢測結果 |

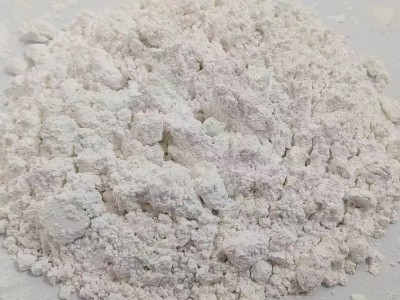

外觀 | 白色粉末 | 白色粉末 |
阻燃劑有效含量% | ≥95 | 95 |
粒徑（D50μm） | ≤30 | 30 |
水分 | ≤0.5 | 0.3 |
產品優點：
· 不含鹵素。
· 更優的熱穩定性。
· 良好的力學性能和電性能。
· 優良的顏色。
· 產品添加比例少，性價比高。
產品用途及參考配方：
適用于PA66、PA66/6、PA66+PA6、PA56等含二元酸的聚酰胺產品。
建議添加比例：
阻燃劑CZ-A90C230適用產品(純PA66或PA66和PA6合金產品）：
PA6 + PA66 合金（PA66占合金比例50%或大于50%）
1.5mm /0.8mm GWFI960 GWIT 750 V-0
品名 | 含量（份） |
玻纖 | 25 |
紅磷母粒 | 11 / 12 (0.8mm) |
CZ-A90C230 | 5 / 6 (0.8mm) |
-(1)
品名 | 含量（份） |
玻纖 | 30 |
紅磷母粒 | 10 / 11 (0.8mm) |
CZ-A90C230 | 4 / 5 (0.8mm) |
-(2)
PA66 1.5mm/0.8mm GWFI 960 GWIT 750 V-0
品名 | 含量（份） |
玻纖 | 25 |
紅磷母粒 | 10 / 11（0.8mm） |
CZ-A90C230 | 4.5 / 5 (0.8mm) |
-（3）
品名 | 含量（份） |
玻纖 | 30 |
紅磷母粒 | 9 / 10.5 (0.8mm) |
CZ-A90C230 | 4 / 4.5 (0.8mm) |
-（4）
（附：紅磷母粒為磷含量40產品，GWIT是指材料起燃指數，在做灼熱絲試驗時，材料離開鎢絲2S內熄滅。GWFI是指材料做灼熱絲試驗時，材料離開鎢絲30S內熄滅。）
產品包裝：
本產品包裝為：20或25公斤復合紙袋包裝，應儲存于通風陰涼干燥
